產品概述

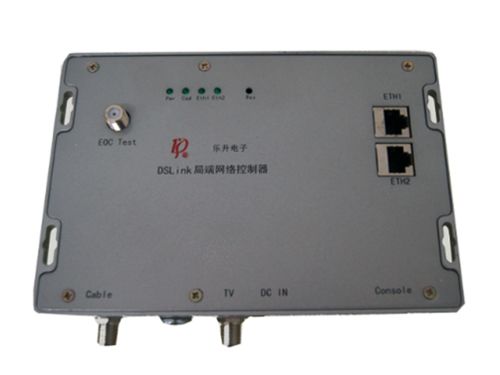

DS7112AP是一款HOMEPLUG AV 技術的 EoC接入網室內型局端設備。室內型局端具備有線電視和寬帶數據接入功能的橋接設備，適合樓道光節點使用，采用Atheros 7400解決方案。將IP數據信號和CATV信號混合輸出到有線電視分配網，實現共纜傳輸廣播電視節目和IP數據。適用于用戶密集的城市有線電視用戶開通寬帶業務，同時也適用于用戶分散需要同軸電纜長距離傳輸?shù)某墙技稗r(nóng)村鄉鎮有線電視用戶開通寬帶業務。配合我司開發的網管能夠?qū)ζ湎聮斓慕K端進行簡單的管理維護，其成本相對于嵌入式局端較低，是小型鄉鎮進行網絡改造的適當選擇
產品特點
● 室內型局端設備
● 提供1個F型射頻端口，輸入有線電視信號。
● 提供1個F型射頻端口，IP信號調制后輸出。
● 提供2個GE口
● 12VDC供電
● 使用7.5-65MHz低頻帶通信，對現有的電視信號無影響
● 提供700Mbps的物理層速率
● 支持SNMP 協議和廣電總局標準MIB
● 支持VLAN（802.1Q）和QoS（802.1p），IGMP等二層協議。
● 支持遠端管理和自動升級
技術參數
| 系統特性 |
| 芯片組 | Intellon INT7410, RTL8198 |
| 協議組 | HomePlug AV |
| IEEE 802.1Q, IEEE 802.1p, IEEE 802.3, IEEE 802.3u, IEEE802.3x |
| HTTP, SNMP, TELNET |
| 物理層速率 | 700 Mbps |
| 調制頻帶 | 7.5 MHz~65 MHz |
| 支持最大終端數 | 128 個 |
| 調制方式 | OFDM、1024/256/64/16QAM、QPSK、BPSK |
| 加密方式 | 128 位 AES |
| VLAN | 支持最大 16 個 VLAN 組 |
| 端口限速 | 支持最小 64Kbps 粒度 |
| QoS | 支持 VLAN 優先級 |
| 工作模式 | CSMA/CA |
| 組播支持 | 支持 IGMP 管理組播會話 |
| 管理方式 | 支持 SNMP、WEB、CLI 多種管理方式 |
| 接口特性 |
| 以太網接口 | 2 GE 口 |
| 同軸電纜接口 | 1個公制F接口，IP 信號調制輸出；1個公制F接口，有線電視信號輸入 |
| LED | Ethernet 1：帶內網口指示燈 |
| Ethernet：帶外管理網口指示燈 |
| Power：電源指示燈 |
| Link：Cable 連接指示燈 |
| 射頻指標 |
| 阻抗 | 75 歐 |
| 發射功率 | 0±3dBm |
| 反射損耗 | >16dB |
| 插入損耗 | <1dB |
| 接收靈敏度 | -65dB |
| 電氣特性 |
| 功耗 | ≦10W |
| 供電 | 12VDC |
| 環境特性 |
| 運行溫度 | -30oC~60oC |
| 存儲溫度 | -40oC~70oC |
| 運行濕度 | 10%~90%，無凝結 |
| 存儲濕度 | 5%~90%，無凝結 |
| 環保標準 | RoHS |
| 物理特性 |
| 物理尺寸 | LxWxH：184mm x 132mm x 33m |
| |
注意事項:1、該產品是一款精密的電子儀器，請注意防水。
2、在使用過程中請每隔一周左右時間重啟儀器，防止儀器長時間運作導致數據封堵給您帶來不變。
訂購指南：
1、可根據使用環境選擇室內型局端或或野外型局端
2、可根據需要選擇1~2RF輸出，請與訂貨時特別說明
